全部監控設備均按照有關規范、規定、標準、總體設計報告中的有關技術指標進行，當技術指標、規范標準之間有差異時，按技術要求高的標準執行。施工期間如遇國家有關規程、規范的修訂或新的規范 頒布，則以新的規程規范為準。
系統設計時遵循下述原則：
1、控制系統簡單可靠，高度冗余，操作靈活，維護方便。
2、充分體現系統的先進性，并且把設備的長期可靠運行放到第一位，系統配置和設備選型符合計算機及 PLC 發展迅速的特點，充分利用計算機、網絡領域的先進技術，使系統整體性能達到當代先進水平。
3、人機接口功能強大，操作方便、簡單、直觀。
4、采用模塊化結構設計，便于維護和系統升級。
5、結構設計新穎、美觀，充分體現先進性。
6、系統的設計和制造完全符合規范和國家相關標準。
7、選用的設備可靠性高、適應惡劣環境且系統防雷抗干擾能力強。
a.室內環境(監控中心、啟閉機等)：運行溫度為 50C～400C，相對濕度為 30%～90%。 b.室外環境：運行溫度為-300C～450C，相對濕度為 30%～90%；
c.電磁環境：監控中心、配電室及啟閉機房等除鋼筋混凝土結構外，無任何特殊的電磁屏蔽。 d.電源環境：三相交流 380V±10%，50Hz±2%，中性點接地電源；
單相交流 220V±10%，50Hz±2%電源。e.接地環境：系統接地可使用水庫公用接地網。
2.2 主要設備配置清單（1-1）
序號 | 設備名稱 | 型號及規格 | 品牌 | 單位 | 數量 | 備注 |
1 | PLC中控柜 | 1600*600*400 | 海河 | 套 | 1 | 豪華室內立式機柜、施耐德PLC，485模塊，開關電源，正泰元器件鋪材 |
2 | 自收纜閘門開度傳感器 | HZS | 海河 | 套 | 1 | 鋼絲繩連接，格雷碼信號、量程10米 |
3 | 荷重傳感器 | HZ-LG | 海河 | 套 | 2 | |
4 | 主令控制器 | ZL-II | 海河 | 套 | 1 | 內置上下限位行程開關，開關量信號 |
5 | 閘門開度雙荷重儀表 | KSH-III | 海河 | 套 | 1 | 中文液晶屏顯示，一路格雷碼信號輸入，一路485信號輸出，兩路模擬量信號輸入，上下限位開關信號輸出 |
6 | 閘位安裝配件 | 定制 | 海河 | 套 | 1 | 聯軸器，安裝支架 |
7 | 電源電纜 | RVV | 國標 | 米 | ||
8 | 電機電纜 | RVV | 國標 | 米 | ||
9 | 信號線 | RVVP4*0.75 | 國標 | 米 | ||
10 | 信號線 | RVVP16*0.12 | 國標 | 米 | ||
11 | 上位機軟件 | 組態 | 紫金橋 | 套 | 1 |
閘門自動化控制系統閘室配現地 PLC 控制柜及系統連接網絡。

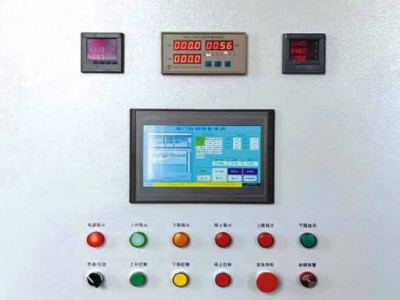

a． 現地控制單元：PLC 柜進行信號采集。PLC 柜上可選擇三個控制方式：手動、自動、和遠程。
b． 系統網絡：各現地監控單元采集其所屬各類監控信號，現地控制單元對外接口為網口。
2.2 系統詳細功能描述及性能指標：
1)現地控制單元
閘門現地控制單元主要完成數據采集與處理、事件檢測、控制與調節、人機接口與通信等功能。閘門
現地控制單元可手動實現閘門控制，也可實現與閘門監控中心進行網絡數據通信，接收控制指令并對閘門
發出啟閉信號；并通過傳感器接收閘門現場信息，向閘門監控中心反饋閘門現場運行工況、故障信號等信
息。
