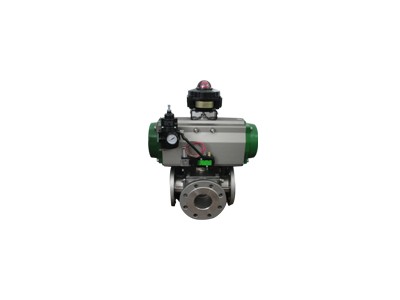

氣動三通法蘭球閥 意威法蘭式氣動三通球閥
◇簡述
法蘭三通球閥，采用了防火、防靜電、閥桿防爆出裝置技術，可適用多種惡劣場合選型。球閥一體式連接，無須另配支架，減少了因安裝連接引起的質量問題，同時也為廠區密密麻麻的設備節約了空間。
※ 防火、防靜電設計
※ 閥桿防爆出裝置
※ 鋼球上設計有壓力平衡孔
※ 雙層閥桿填料與兩片碟型彈片裝置
※ 閥體上設計清潔閥腔的裝置
◇型號編制表
閥門類型 | 通徑 | 壓力等級 | 密封材質 | 閥體材質 | 閥芯材質 | 結構形式 | 執行機構型號 | 連接方式 |
GKV-243 | 1 DN | 1 PN | P(PTFE) | A碳鋼 | A 304 | 1 二通 | 1 電動 | B(對焊式） |
GKV-243 | 2 ANSI | 2 CLASS | E(合金） | B 304 | B 316 | 2 三通 | 2 氣動 | C(插焊式） |
3 K | C 316 | C 其它 | 3 電動調節 | D(法蘭式） | ||||
D 其它 | 4 氣動調節 |
◇參數
空氣驅動 | 壓縮空氣 4-6bar(可帶手輪) |
公稱通經 | 15～200mm |
公稱壓力 | 1.6～6.4Mpa |
適用溫度 | -20～+200℃ |
連接方式 | 法蘭 |
閥結構 | 三通 L、三通T |
閥體材質 | 316L、316、304、碳鋼 |
閥芯材質 | 316L、316 |
密封材質 | PTFE、合金 |
適用介質 | 氣體、水及油類等 |
可選附件 | 限位開關、定位器、電磁閥、減壓閥 |
◇標準
測試檢驗 | DIN3230/3 EN 12266 |
法蘭接端 | DIN2501/1，EN1092 |
